نحوه عملکرد چیلر جذبی؛ آشنایی کامل با فرآیند تولید سرمایش
امروزه با افزایش هزینههای انرژی و اهمیت بهینهسازی مصرف برق، استفاده از سیستمهای سرمایشی با راندمان بالا بیش از گذشته مورد توجه صنایع، بیمارستانها، هتلها، مراکز تجاری و ساختمانهای بزرگ قرار گرفته است. یکی از مهمترین تجهیزات در این حوزه، چیلر جذبی است که به جای استفاده از کمپرسور، از انرژی حرارتی برای تولید سرمایش بهره میبرد.
به همین دلیل، چیلر جذبی در پروژههایی که به بخار، آب داغ یا حرارت اتلافی دسترسی دارند، به عنوان راهکاری اقتصادی و هوشمند شناخته میشود. آشنایی با نحوه عملکرد چیلر جذبی به مهندسان، مشاوران تأسیسات، مدیران پروژه و کارفرمایان کمک میکند تا مناسبترین سیستم سرمایشی را متناسب با نیاز پروژه انتخاب کنند.
شرکت ساری پویا با سالها تجربه در طراحی، تولید و تأمین تجهیزات تهویه مطبوع، انواع چیلر جذبی، چیلر تراکمی، مینی چیلر، هواساز، فن کویل، برج خنککننده و روف تاپ پکیج را با کیفیت بالا و خدمات پس از فروش تخصصی به صنایع و پروژههای ساختمانی ارائه میدهد.
چیلر جذبی چیست؟
چیلر جذبی (Absorption Chiller) دستگاهی است که برای تولید آب سرد مورد نیاز سیستمهای تهویه مطبوع مورد استفاده قرار میگیرد. برخلاف چیلرهای تراکمی که با کمپرسور کار میکنند، چیلر جذبی از انرژی حرارتی برای انجام چرخه سرمایش استفاده میکند.
در اغلب چیلرهای جذبی، آب به عنوان مبرد و محلول لیتیوم بروماید به عنوان ماده جاذب به کار میرود. این ترکیب باعث میشود چرخه سرمایش بدون استفاده از کمپرسور و با مصرف برق بسیار پایین انجام شود.
به همین دلیل، چیلرهای جذبی گزینهای مناسب برای پروژههای صنعتی، بیمارستانها، هتلها، پالایشگاهها، نیروگاهها و مجتمعهای تجاری بزرگ محسوب میشوند.
اجزای اصلی چیلر جذبی
برای درک بهتر نحوه عملکرد چیلر جذبی، ابتدا باید با مهمترین اجزای آن آشنا شویم.
اواپراتور (Evaporator)
محل تولید سرمایش است. در این بخش، آب مبرد در فشار بسیار پایین تبخیر شده و گرمای آب در گردش سیستم را جذب میکند.
ابزوربر (Absorber)
وظیفه جذب بخار آب توسط محلول لیتیوم بروماید را بر عهده دارد و باعث حفظ خلأ در سیستم میشود.
ژنراتور (Generator)
انرژی حرارتی را دریافت کرده و بخار آب را از محلول لیتیوم بروماید جدا میکند.
کندانسور (Condenser)
بخار آب را خنک کرده و دوباره به مایع تبدیل میکند.
مبدل حرارتی (Heat Exchanger)
باعث افزایش راندمان سیستم و کاهش مصرف انرژی میشود.
پمپ محلول
محلول لیتیوم بروماید را بین ابزوربر و ژنراتور جابهجا میکند.
برج خنککننده
گرمای تولید شده در کندانسور و ابزوربر را به محیط منتقل میکند و نقش مهمی در عملکرد صحیح چیلر جذبی دارد.

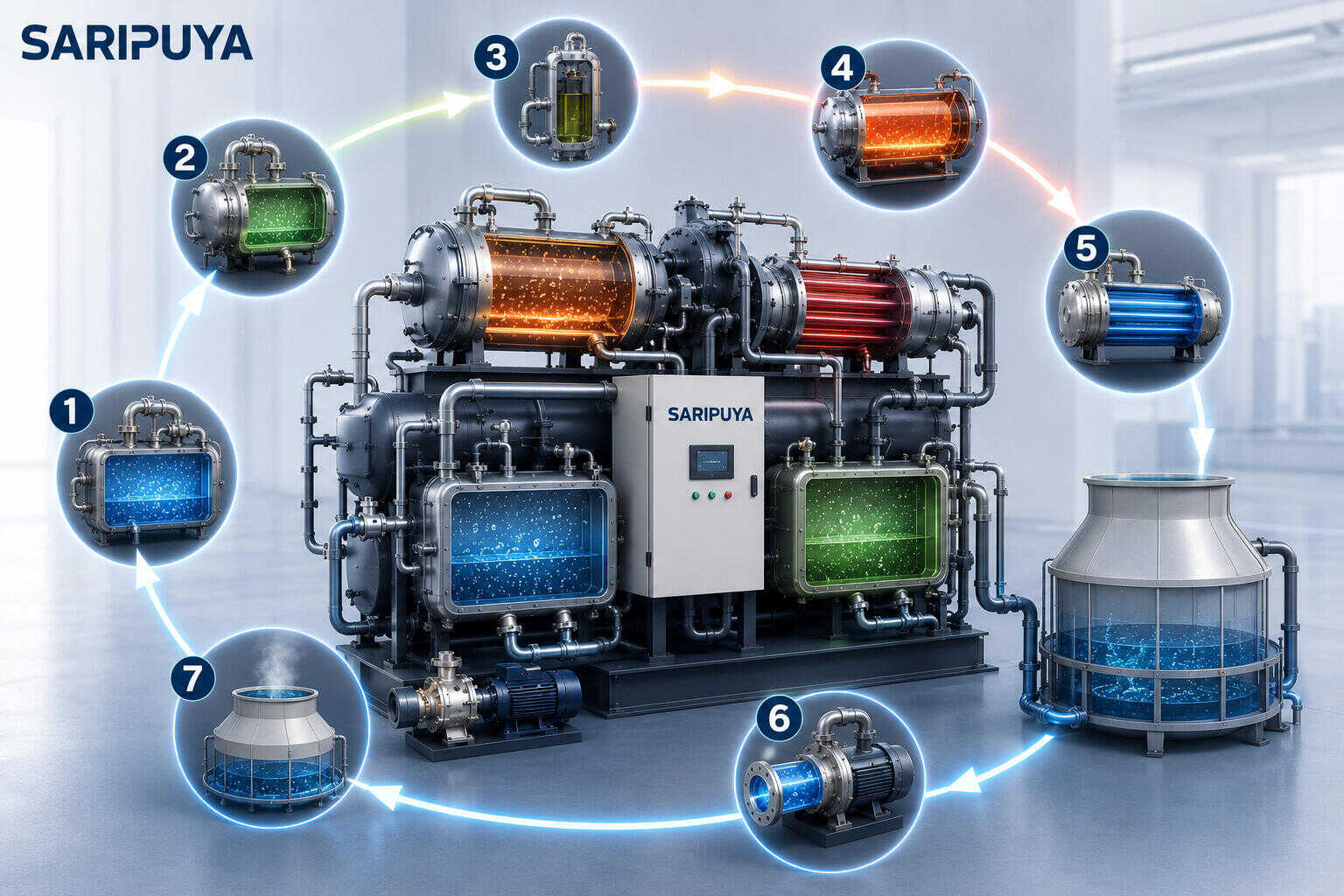

۷ مرحله اصلی نحوه عملکرد چیلر جذبی
۱. تبخیر آب در اواپراتور
چرخه سرمایش از اواپراتور آغاز میشود. در این قسمت فشار بسیار پایینی برقرار است و همین موضوع باعث میشود آب در دمای پایین تبخیر شود.
هنگام تبخیر، گرمای آب در گردش سیستم جذب شده و دمای آن کاهش پیدا میکند. سپس این آب سرد به تجهیزات تهویه مطبوع مانند هواسازها و فن کویلها منتقل میشود تا سرمایش محیط تأمین شود.
۲. جذب بخار آب توسط لیتیوم بروماید
بخار آب تولید شده در اواپراتور وارد ابزوربر میشود.
در این قسمت محلول لیتیوم بروماید بخار آب را جذب میکند و با حفظ خلأ داخل سیستم، امکان ادامه فرآیند تبخیر را فراهم میسازد.
اگر این بخار جذب نشود، فشار سیستم افزایش یافته و چرخه سرمایش متوقف خواهد شد.
۳. انتقال محلول به ژنراتور
پس از جذب بخار آب، محلول لیتیوم بروماید رقیق میشود.
پمپ مخصوص، این محلول را به سمت ژنراتور هدایت میکند تا فرآیند بازیابی انجام شود. این مرحله نقش مهمی در تداوم عملکرد چیلر جذبی دارد.
۴. جداسازی مبرد در ژنراتور
ژنراتور را میتوان قلب چیلر جذبی دانست.
در این بخش، انرژی حرارتی از طریق بخار، آب داغ یا مشعل گاز به محلول منتقل میشود.
حرارت باعث تبخیر آب موجود در محلول شده و بخار مبرد از لیتیوم بروماید جدا میشود. سپس محلول غلیظ شده دوباره به ابزوربر بازمیگردد تا چرخه جذب از نو آغاز شود.
۵. ورود بخار آب به کندانسور
بخار آب جدا شده از ژنراتور وارد کندانسور میشود. در این قسمت، گرمای بخار توسط آب برج خنککننده جذب شده و بخار به مایع تبدیل میشود. این فرآیند مشابه عملکرد کندانسور در چیلرهای تراکمی است و نقش مهمی در تکمیل چرخه سرمایش دارد.
عملکرد صحیح کندانسور باعث افزایش راندمان چیلر جذبی، کاهش مصرف انرژی و افزایش طول عمر تجهیزات میشود.
۶. بازگشت مبرد به اواپراتور
پس از خروج از کندانسور، مبرد مایع از طریق شیر انبساط وارد اواپراتور میشود.
به دلیل افت فشار، مبرد دوباره تبخیر شده و فرآیند جذب گرما از آب سیستم آغاز میشود. این چرخه بهصورت مداوم تکرار شده و سرمایش مورد نیاز ساختمان یا صنعت را تأمین میکند.
۷. دفع حرارت توسط برج خنککننده
در طول عملکرد چیلر جذبی، مقدار قابل توجهی گرما در ابزوربر و کندانسور تولید میشود.
وظیفه برج خنککننده دفع این گرما به محیط است. هرچه عملکرد برج خنککننده بهتر باشد، راندمان چیلر جذبی نیز افزایش خواهد یافت.
به همین دلیل، سرویس و نگهداری صحیح برج خنککننده نقش مهمی در افزایش طول عمر چیلر جذبی دارد.
مزایای چیلر جذبی
استفاده از چیلر جذبی در پروژههای صنعتی و ساختمانی مزایای متعددی دارد که باعث شده این سیستم به یکی از گزینههای محبوب در پروژههای بزرگ تبدیل شود.
کاهش مصرف برق
از آنجا که چیلر جذبی فاقد کمپرسور است، مصرف برق آن نسبت به چیلرهای تراکمی بسیار کمتر است.
استفاده از انرژیهای اتلافی
در کارخانهها، نیروگاهها و صنایع، میتوان از بخار یا حرارت هدررفته برای راهاندازی چیلر جذبی استفاده کرد که موجب کاهش هزینههای انرژی میشود.
صدای کم و لرزش پایین
به دلیل حذف کمپرسور، میزان صدا و لرزش دستگاه بسیار کمتر از چیلرهای تراکمی است.
مناسب برای پروژههای بزرگ
چیلر جذبی انتخابی مناسب برای بیمارستانها، هتلها، پالایشگاهها، نیروگاهها، مجتمعهای تجاری و صنایع بزرگ است.
طول عمر بالا
در صورت سرویس و نگهداری اصولی، چیلر جذبی میتواند بیش از ۲۰ سال عملکرد مطلوب داشته باشد.
معایب چیلر جذبی
در کنار مزایای فراوان، این سیستم دارای محدودیتهایی نیز هست که باید قبل از انتخاب در نظر گرفته شوند.
هزینه اولیه بالاتر
قیمت خرید و نصب چیلر جذبی معمولاً از برخی مدلهای چیلر تراکمی بیشتر است.
نیاز به برج خنککننده
بیشتر چیلرهای جذبی برای دفع حرارت به برج خنککننده نیاز دارند.
حساسیت به کیفیت آب
کیفیت پایین آب میتواند باعث رسوب، خوردگی و کاهش راندمان سیستم شود.
نیاز به سرویس تخصصی
کنترل محلول لیتیوم بروماید، خلأ سیستم و سرویسهای دورهای باید توسط کارشناسان متخصص انجام شود.
مقایسه چیلر جذبی و چیلر تراکمی
| ویژگی | چیلر جذبی | چیلر تراکمی |
| منبع انرژی | انرژی حرارتی | برق |
| مصرف برق | بسیار کم | بیشتر |
| وجود کمپرسور | ندارد | دارد |
| هزینه اولیه | بیشتر | کمتر |
| هزینه بهرهبرداری | کمتر | بیشتر |
| کاربرد | پروژههای بزرگ | پروژههای کوچک تا بزرگ |
اگر پروژه شما به بخار، آب داغ یا حرارت اتلافی دسترسی دارد، چیلر جذبی انتخاب مناسبی است. اما در پروژههایی که برق پایدار و راندمان بالا مدنظر است، چیلر تراکمی گزینه بهتری خواهد بود.
ارتباط چیلر جذبی با سایر تجهیزات تهویه مطبوع
برای دستیابی به حداکثر راندمان، چیلر جذبی معمولاً در کنار سایر تجهیزات تهویه مطبوع استفاده میشود، از جمله:
- هواساز
- فن کویل
- برج خنککننده
- روف تاپ پکیج
- سیستمهای کنترل هوشمند
جمعبندی
چیلر جذبی یکی از پیشرفتهترین سیستمهای سرمایشی است که با استفاده از انرژی حرارتی و فرآیند جذب و دفع مبرد، سرمایش مورد نیاز صنایع و ساختمانهای بزرگ را تأمین میکند. آشنایی با ۷ مرحله اصلی نحوه عملکرد چیلر جذبی به مهندسان و کارفرمایان کمک میکند تا با شناخت بهتر این فناوری، مناسبترین سیستم را برای پروژه خود انتخاب کنند.
شرکت ساری پویا با ارائه انواع چیلر جذبی، چیلر تراکمی، مینی چیلر، هواساز، فن کویل، برج خنککننده و روف تاپ پکیج، آماده ارائه راهکارهای تخصصی برای پروژههای صنعتی، تجاری و ساختمانی در سراسر کشور است.
تماس با ما
اگر برای انتخاب چیلر جذبی مناسب، طراحی سیستم تهویه مطبوع، استعلام قیمت یا دریافت مشاوره تخصصی نیاز به راهنمایی دارید، کارشناسان ساری پویا آماده پاسخگویی به شما هستند.
با تیم فروش و خدمات فنی ساری پویا در ارتباط باشید تا بهترین راهکار سرمایشی متناسب با نیاز پروژه شما ارائه شود.
سوالات متداول
چیلر جذبی چگونه سرمایش تولید میکند؟
چیلر جذبی با استفاده از انرژی حرارتی و فرآیند جذب و دفع مبرد توسط محلول لیتیوم بروماید، آب سرد مورد نیاز سیستمهای تهویه مطبوع را تولید میکند.
مهمترین مزیت چیلر جذبی چیست؟
کاهش مصرف برق، استفاده از انرژیهای حرارتی جایگزین، صدای کم و مناسب بودن برای پروژههای بزرگ از مهمترین مزایای آن است.
آیا چیلر جذبی به برج خنککننده نیاز دارد؟
بله، در بیشتر چیلرهای جذبی، برج خنککننده وظیفه دفع گرمای تولید شده در کندانسور و ابزوربر را بر عهده دارد.
عمر مفید چیلر جذبی چقدر است؟
در صورت نگهداری و سرویس اصولی، عمر مفید چیلر جذبی میتواند بیش از ۲۰ سال باشد.
تفاوت اصلی چیلر جذبی و چیلر تراکمی چیست؟
چیلر جذبی با استفاده از انرژی حرارتی و بدون کمپرسور کار میکند، در حالی که چیلر تراکمی برای تولید سرمایش از کمپرسور و انرژی الکتریکی استفاده میکند.
